Pagrindinio stabdžių cilindro kokybės bandymo naudojimo instrukcijos

Raudonas vamzdis yra prijungtas prie oro kompresoriaus, o juodas laidas yra prijungtas prie maitinimo šaltinio (naudojant įtampos keitiklį).

(1) Žalias mygtukas yra, raudonas mygtukas išjungtas.

(2) Paspauskite atidarytą mygtuką, raudona lemputė yra, ir "elektrinio kontaktinio vakuumo matuoklio" rodyklė kairėje rodo 0.08MPa (normalus darbinis diapazonas 0.05MPa-0.08MPa)

(3) Kairėje pusėje yra stūmikų valdymo pedalas (cilindro valdymo pedalas), o dešinėje pusėje yra vakuumo valdymo pedalas.

Darbo stalo paviršius turi būti švarus ir tvarkingas, medžiagos turi būti nepažeistos, o prietaiso atsakas turėtų būti normalus. Patikrinkite visus šiuos tada mes galime pradėti dirbti.

Patvirtinkite, kad rezervuaro alyvos perėjimas yra gerai uždarytas. Bandytuvo vamzdynas yra gerai prijungtas.

Padėkite stabdžių cilindrą ant darbo stalo.

Stūmoklis yra sulygiuotas su stūmokliu.

Žingsnis ant stūmkų valdymo pedalo ir pagrindinis cilindras pradeda veikti.

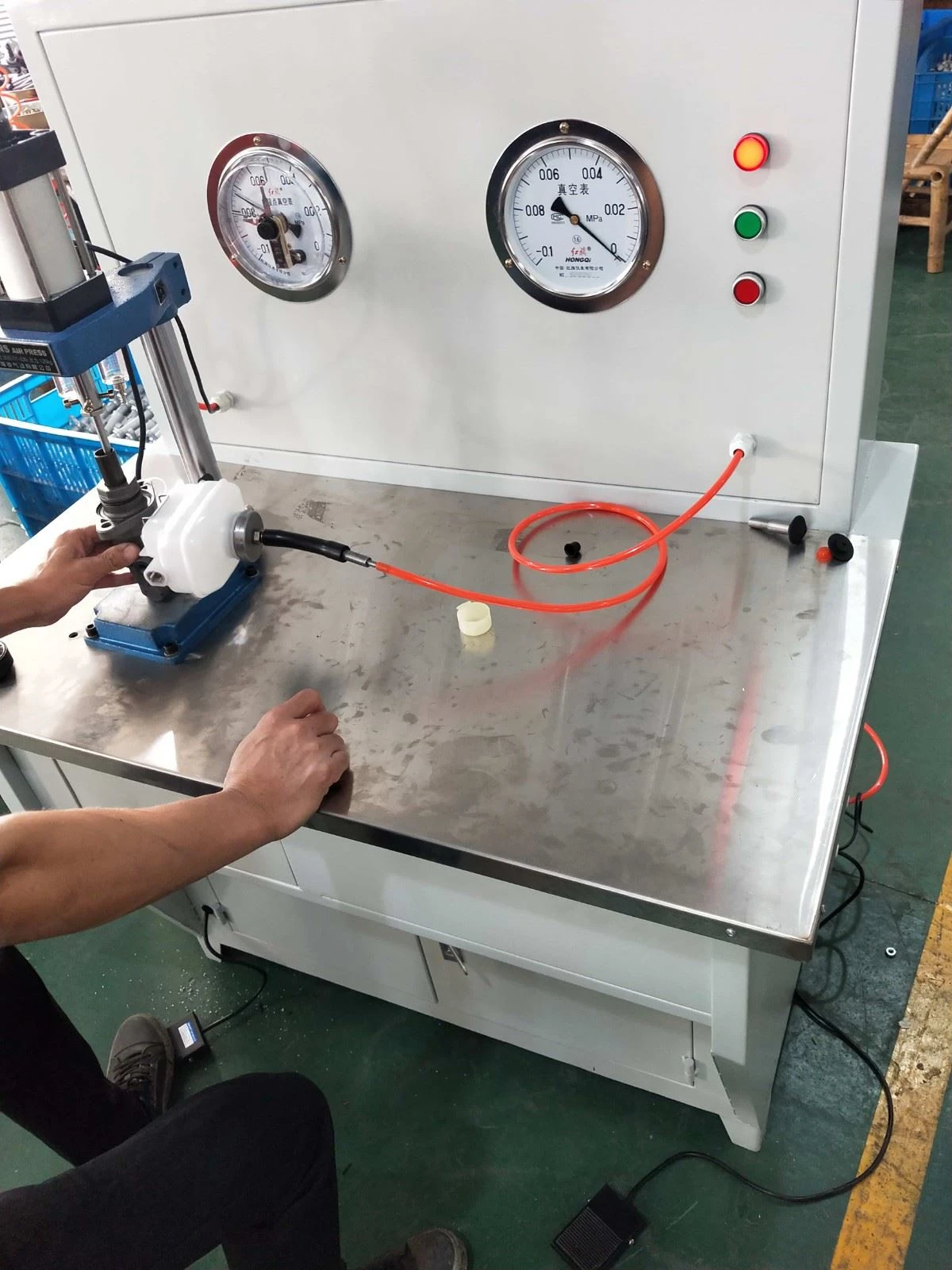

Žingsnis ant vakuumo valdymo pedalo ir stebėkite, kad vakuumo matuoklio rodyklė yra didesnė nei 0,05MPa.

Atleiskite vakuumo valdymo pedalą ir stebėkite 15 sekundžių, vakuumo matuoklio rodyklė nejuda.

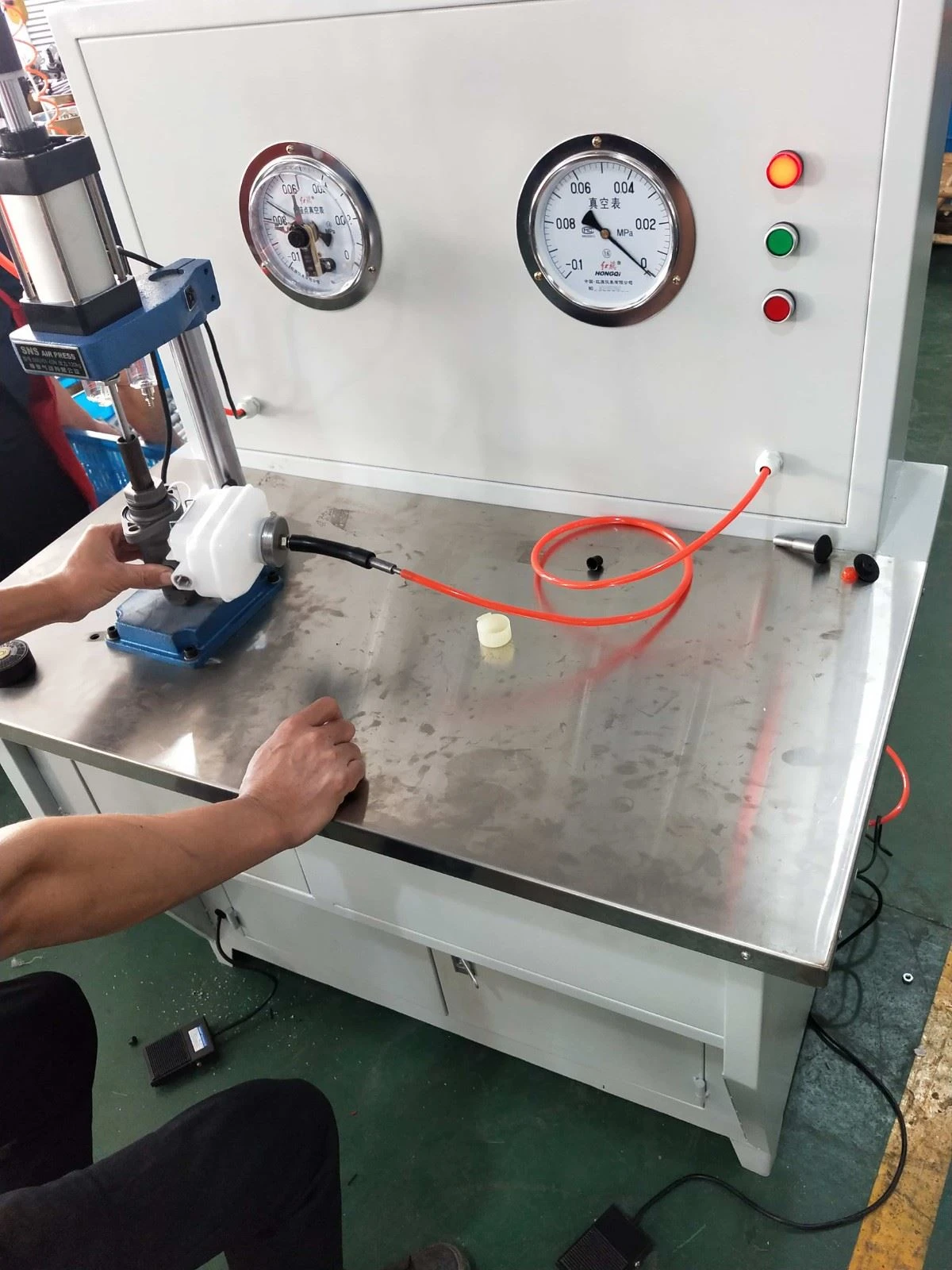

Pirštais užblokuokite pirmąjį alyvos išleidimo angą, tada atleiskite stūmoklinio valdymo pedalą ir stebėkite, kad vakuuminio matuoklio rodyklė grįžta į 0MPa.

Dar kartą pakartokite 5, 6 ir 7 veiksmus.

Pirštais užblokuokite antrą alyvos išleidimo angą, tada atleiskite stūmoklinio valdymo pedalą ir stebėkite, kad vakuuminio matuoklio rodyklė grįžta į 0MPa.
